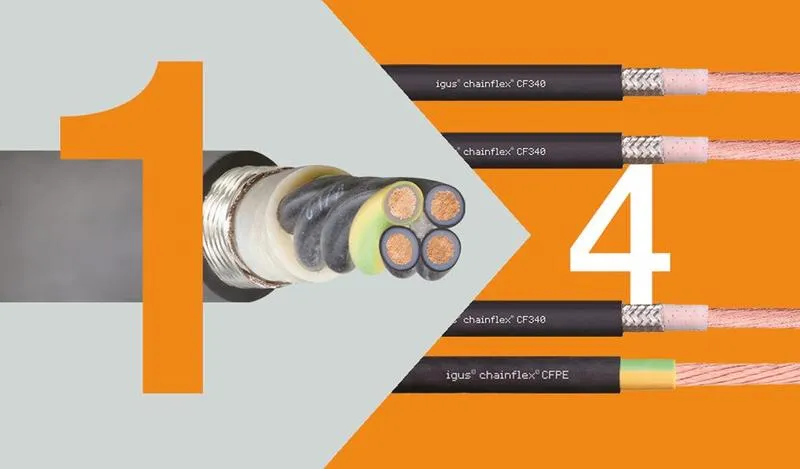

Jaki kabel do silnika 4 kW? Dobierz właściwy przekrój

Obliczanie przekroju kabla dla silnika o mocy 4 kW wymaga uwzględnienia kilku kluczowych parametrów, dlatego zaczniemy od podstawowych założeń. W przypadku silnika o mocy 4 kW, który pracuje na napięciu 400 V w układzie trójfazowym, możemy obliczyć prąd, korzystając ze wzoru: I = P / (√3 * U). W tym wzorze P oznacza moc, U to napięcie, a I to prąd. Podstawiając nasze wartości do wzoru, uzyskujemy I = 4000 W / (1,732 * 400 V), co daje prąd rzędu 5,77 A. To pierwsze obliczenie prowadzi nas do określenia odpowiedniego przekroju kabla, jednak to nie koniec naszych działań!

Wyróżnione informacje:

Do obliczenia przekroju kabla dla silnika o mocy 4 kW na napięciu 400 V, stosuje się wzór I = P / (√3 * U).
W przypadku długości kabla 30 metrów, maksymalny spadek napięcia nie powinien przekraczać 20 V (5% z 400 V).
Zaleca się stosowanie kabla o przekroju 2,5 mm², co zwiększy bezpieczeństwo i redukuje straty energii.
Kable jednożyłowe są lepsze do instalacji stacjonarnych, podczas gdy kable wielożyłowe sprawdzają się w aplikacjach mobilnych.
Przy wyborze kabla, należy uwzględnić przekrój, materiał (miedź vs aluminium) oraz normy (np. EN 60228) dla zapewnienia jakości i bezpieczeństwa.
Kable muszą być dostosowane do warunków pracy, takich jak odporność na temperaturę, wilgoć i substancje chemiczne.
Zawsze warto skonsultować się z elektrykiem przed ostatecznym wyborem kabla do silnika.

W kolejnej fazie musimy uwzględnić dodatkowe czynniki, takie jak długość kabla oraz maksymalne dopuszczalne spadki napięcia. Zazwyczaj nie powinny one przekraczać 5% napięcia zasilającego. Jeśli przyjmiemy długość kabla na poziomie 30 metrów przy napięciu 400 V, maksymalny spadek napięcia wyniesie 20 V. Aby ułatwić sobie obliczenia, zastosujemy tabelę przekrojów kabli oraz współczynnik oporu dla miedzi, który wynosi około 0,0175 Ω·mm²/m. Na przykład, dla przewodu o standardowym spadku napięcia oraz przy zapotrzebowaniu na prąd 5,77 A, kabel o przekroju 1,5 mm² powinien wystarczyć na odcinku do 30 metrów.

Na zakończenie warto pomyśleć o bezpieczeństwie oraz ewentualnym doborze przewodów na wyższe obciążenie. W praktyce dobrze będzie przewidzieć nieco większy przekrój, który charakteryzuje się mniejszymi stratami energii oraz większą odpornością na przegrzewanie. W takiej sytuacji wybór kabla o przekroju 2,5 mm² stanie się bardziej optymalny, zwłaszcza gdy w przyszłości planujemy podłączenie dodatkowych urządzeń. Zawsze warto również skonsultować się z elektrykiem, który potwierdzi nasze obliczenia oraz sprawdzi, czy wszystko jest zgodne z obowiązującymi normami. W końcu dbałość o bezpieczeństwo stanowi fundament każdej instalacji elektrycznej!

Rodzaje kabli do zasilania silników - co wybrać?

Wybór odpowiedniego kabla do zasilania silników stanowi kluczowy element każdego projektu elektrycznego. Na rynku mamy wiele różnych typów przewodów, które różnią się zarówno budową, jak i przeznaczeniem. Wśród nich możemy wyróżnić kable jednożyłowe i wielożyłowe, dostosowane do rodzaju silnika oraz jego mocy. Podobne zagadnienia opisaliśmy na tej stronie. Kable jednożyłowe doskonale sprawdzają się w stacjonarnych instalacjach, gdzie ryzyko mechanicznych uszkodzeń jest minimalne. Z kolei kable wielożyłowe wykazują się dużą wydajnością w aplikacjach mobilnych. Osobiście często wybieram pełnożyłowe kable do zasilania silników, które oferują lepszą przewodność oraz odporność na uszkodzenia.

W trakcie wyboru odpowiedniego kabla zawsze zwracam uwagę na jego przekrój oraz materiał, z którego został wykonany. Zazwyczaj dla silników o mocy od 1 do 10 kW używam przekrojów w przedziale od 1,5 mm² do 6 mm². To istotny aspekt, ponieważ właściwy przekrój kabla znacząco wpływa na jego zdolność do przenoszenia mocy oraz ogranicza straty energii. Niezwykle często korzystam z przewodów miedzianych, które zapewniają lepszą wydajność w porównaniu do kabli aluminiowych. Nie zapominam jednak, że miedziane kable są również droższe i cięższe. W przypadku silników bardziej wymagających, takich jak te stosowane w przemyśle, sięgam po izolowane kable o podwyższonej odporności na wysoką temperaturę.

Również klasyfikacja kabli według norm europejskich jest ważna. Schematy kodeksu IEC wprowadziły szereg standardów, które należy brać pod uwagę przy doborze przewodów. Kluczowe jest, aby kable były zgodne z normą EN 60228; to gwarantuje ich jakość oraz bezpieczeństwo. Przeglądając dostępne oferty, zawsze upewniam się, że dany kabel posiada odpowiednie certyfikaty oraz spełnia wymagania dotyczące ognioodporności i elastyczności. Dla mnie to nie tylko kwestia wyboru, ale bezpieczeństwa – nie chcę ryzykować awarii czy pożaru w wyniku zastosowania niskiej jakości przewodów. W końcu dobrze dobrany kabel stanowi podstawę sprawnego działania silników oraz ich długowieczności.

Bezpieczeństwo i normy przy doborze kabli do silników

Bezpieczeństwo oraz normy związane z doborem kabli do silników to niezwykle istotny temat, który wymaga szczególnej uwagi. Wybierając odpowiedni kabel, muszę uwzględnić wiele aspektów technicznych, takich jak przekrój, rodzaj izolacji oraz napięcie znamionowe. Na przykład, dysponując silnikiem o mocy 15 kW, a przy napięciu 400 V minimalny przekrój przewodu miedziowego powinien wynosić około 2,5 mm². Należy jednak pamiętać o długości przewodu oraz temperaturze pracy, co może wymusić zastosowanie większego przekroju. Normy, takie jak PN-IEC 60228 czy PN-93/E-06206, dostarczają niezbędnych wskazówek, które wspierają mnie w odpowiednim doborze materiałów.

Ważnym czynnikiem, który przychodzi na myśl przy wyborze kabli, jest ich odporność na różne czynniki środowiskowe. Powinienem wiedzieć, czy dany kabel narażony będzie na działanie wysokich temperatur, wilgoci czy substancji chemicznych. Na przykład, zastosowanie kabli silikonowych, które charakteryzują się wysoką odpornością na ekstremalne temperatury sięgające nawet 180 stopni Celsjusza, sprawia, że są one idealnym rozwiązaniem w aplikacjach przemysłowych. Również istotna jest klasa ochrony, jaką powinien mieć kabel, zwłaszcza w środowiskach, gdzie istnieje ryzyko uszkodzeń mechanicznych.

Na końcu muszę zwrócić uwagę na certyfikaty oraz standardy, które kable do silników powinny spełniać. Decydując się na konkretne kable, upewniam się, że będą one zgodne z europejskimi normami, co zagwarantuje ich jakość oraz bezpieczeństwo użytkowania. Kable oznaczone kategorią H05VV-F nadadzą się do instalacji cienkowowych, natomiast H07RN-F sprawdzi się w aplikacjach wymagających większej odporności na uszkodzenia mechaniczne. Dzięki tym rozważnym wyborom mam pewność, że kable, które wybieram, stanowią nie tylko zbiór produktów, ale starannie przemyślany element mojej instalacji, co przekłada się na bezpieczeństwo oraz efektywność działania silników.

Ciekawostką jest, że kable o jakości przemysłowej, takie jak H07RN-F, są nie tylko odporne na uszkodzenia mechaniczne, ale również na oleje, co czyni je idealnym wyborem do zastosowań w miejscach, gdzie mogą występować wycieki substancji smarnych.

Zalecenia producentów dotyczące wyboru kabla do silników 4 kW

W poniższej liście znajdziesz kluczowe kroki, które powinieneś wykonać przy wyborze kabla do silników o mocy 4 kW. Każdy z punktów zawiera szczegółowy opis, który ma na celu ułatwienie podjęcia właściwej decyzji.

Określenie przeznaczenia kabla - Zanim rozpoczniesz wybór kabla, najpierw ustal, w jakich warunkach będzie on używany. Zidentyfikuj, czy planujesz stosować kabel wewnątrz budynku, czy na zewnątrz, a także czy narażony będzie na działanie czynników atmosferycznych, takich jak wilgoć oraz promieniowanie UV. Wybór odpowiednich kategorii przewodów (np. instalacyjne, przemysłowe) powinien opierać się na tych określonych warunkach.
Obliczenie obciążenia prądowego - Ustal maksymalne obciążenie prądowe silnika o mocy 4 kW. W tym celu zastosuj wzór: I = P / (√3 * U * cos φ), gdzie P oznacza moc (4 kW), U to napięcie zasilające (najczęściej 400 V dla silników trójfazowych), a cos φ to współczynnik mocy. Uzyskany wynik wskaże maksymalny prąd roboczy, co ma kluczowe znaczenie przy wyborze odpowiedniego przekroju kabla.
Wybór odpowiedniego przekroju kabla - Po dokonaniu obliczeń przystąp do wyboru przekroju kabla. Kieruj się normami PN-IEC, które określają minimalne przekroje w zależności od natężenia prądu. Dodatkowo warto wziąć pod uwagę długość kabla oraz ewentualne spadki napięcia, ponieważ mogą one wymusić wybór większego przekroju.
Wybór materiału przewodnika - Zdecyduj, czy kabel wykonasz z miedzi, czy z aluminium. Miedź, mimo że droższa, charakteryzuje się lepszą przewodnością oraz mniejszymi stratami energii. Z kolei aluminium jest lżejsze i tańsze, jednak ma większy opór elektryczny, co może wymagać większego przekroju przewodu. Wybór materiału odgrywa ważną rolę w efektywności energetycznej oraz trwałości instalacji.
Sprawdzenie norm i atestów - Przed zakupem kabla upewnij się, że produkt spełnia odpowiednie normy oraz posiada wymagane certyfikaty jakości. Normy, takie jak PN-IEC 60228, potwierdzają, że przewód odpowiada krajowym oraz międzynarodowym standardom, co zapewnia jego bezpieczeństwo oraz trwałość w eksploatacji.

Źródła:

https://laczynasnapiecie.pl/pytanie/dobor-przewodu-zasilajacego

FAQ - Najczęstsze pytania i odpowiedzi

Jak obliczyć prąd dla silnika o mocy 4 kW?

Aby obliczyć prąd dla silnika o mocy 4 kW, należy skorzystać ze wzoru: I = P / (√3 * U), gdzie P to moc, U to napięcie. Dla silnika trójfazowego przy napięciu 400 V, wynik to około 5,77 A.

Jakie parametry należy uwzględnić przy doborze kabla do silnika 4 kW?

Kluczowe parametry to długość kabla oraz maksymalne dopuszczalne spadki napięcia, które nie powinny przekraczać 5% napięcia zasilającego. Dodatkowo, ważne jest uwzględnienie obciążenia prądowego oraz klimatu, w jakim kabel będzie używany.

Jaki przekrój kabla jest zalecany dla silnika 4 kW?

Dla silnika o mocy 4 kW zazwyczaj wystarczający jest kabel o przekroju 1,5 mm² na odcinku do 30 metrów. Jednak, aby zagwarantować większą efektywność i bezpieczeństwo, opcjonalnie zaleca się przekrój 2,5 mm², zwłaszcza w przypadku przyszłego podłączenia dodatkowych urządzeń.

Jakie materiały są najlepsze na kable do zasilania silników?

Najczęściej używane materiały to miedź oraz aluminium. Miedź charakteryzuje się lepszą przewodnością i niższymi stratami energii, mimo że jest droższa, natomiast aluminium jest tańsze, ale ma większy opór elektryczny.

Dlaczego normy i certyfikaty są ważne przy wyborze kabli do silników?

Normy i certyfikaty, takie jak PN-IEC 60228, gwarantują, że kabel spełnia odpowiednie standardy bezpieczeństwa i jakości. Upewnienie się, że produkt jest zgodny z regulacjami, podnosi poziom bezpieczeństwa instalacji i minimalizuje ryzyko awarii.
